Документация по активной молниезащите

Высота мачты Н метр	Тип крепления	Материал	Радиус защиты D, м				Активый молиеприёмник
Высота мачты Н метр	Тип крепления	Материал	IV зоны защиты	III зоны защиты	II зоны защиты	I зоны защиты	Активый молиеприёмник
2 м	На стену На плоскую кровлю Мачта	St/Zn VA AL	26 м	23 м	20 м	17 м	Gromostar 25
			30 м	27 м	25 м	23 м	Gromostar 35
			36 м	33 м	30 м	26 м	Gromostar 45
			43 м	39 м	35 м	31 м	Gromostar 60
3 м	На стену На плоскую кровлю Мачта	St/Zn VA AL	43 м	39 м	29 м	34 м	Gromostar 25
			47 м	40 м	35 м	30 м	Gromostar 35
			54 м	49 м	44 м	39 м	Gromostar 45
			64 м	58 м	53 м	47 м	Gromostar 60
4 м	На стену На плоскую кровлю Мачта	St/Zn VA AL	52 м	46 м	40 м	34 м	Gromostar 25
			64 м	52 м	44 м	36 м	Gromostar 35
			71 м	65 м	58 м	51 м	Gromostar 45
			85 м	78 м	70 м	63 м	Gromostar 60
5 м	На стену На плоскую кровлю Мачта	St/Zn VA AL	65 м	57 м	50 м	42 м	Gromostar 25
			73 м	65 м	56 м	49 м	Gromostar 35
			89 м	80 м	72 м	63 м	Gromostar 45
			107 м	97 м	88 м	79 м	Gromostar 60
6 м	На стену На плоскую кровлю Мачта	St/Zn VA AL	65 м	58 м	50 м	42 м	Gromostar 25
			74 м	66 м	56 м	49 м	Gromostar 35
			89 м	80 м	72 м	63 м	Gromostar 45
			108 м	98 м	88 м	79 м	Gromostar 60
7 м	На стену На плоскую кровлю Мачта	St/Zn VA St/RA AL	66 м	58 м	50 м	43 м	Gromostar 25
			75 м	67 м	56 м	50 м	Gromostar 35
			89 м	81 м	72 м	63 м	Gromostar 45
			108 м	98 м	88 м	79 м	Gromostar 60
8 м	На стену На плоскую кровлю Мачта	St/Zn VA St/RA AL	67 м	59 м	51 м	43 м	Gromostar 25
			76 м	68 м	57 м	50 м	Gromostar 35
			90 м	82м	57 м	63 м	Gromostar 45
			109 м	98 м	89 м	79 м	Gromostar 60
9 м	На стену На плоскую кровлю Мачта На фундамент	St/Zn VA St/RA AL	68 м	61 м	52 м	44 м	Gromostar 25
			76 м	68 м	58 м	51 м	Gromostar 35
			91 м	82м	58 м	64 м	Gromostar 45
			109 м	99 м	89 м	79 м	Gromostar 60
10 м	На фундамент	St/Zn VA St/RA AL	69 м	63 м	52 м	44 м	Gromostar 25
			77 м	68 м	58 м	51 м	Gromostar 35
			92 м	83 м	73 м	64 м	Gromostar 45
			109 м	99 м	89 м	79 м	Gromostar 60
11 м	На фундамент	St/Zn VA St/RA AL	71 м	65 м	54 м	46 м	Gromostar 25
			78 м	69 м	59м	52 м	Gromostar 35
			92 м	84 м	74 м	64 м	Gromostar 45
			111 м	100 м	89 м	79 м	Gromostar 60
12 м	На фундамент	St/Zn VA St/RA AL	72 м	66 м	55 м	47 м	Gromostar 25
			79 м	70 м	60м	52 м	Gromostar 35
			93 м	84 м	74 м	65 м	Gromostar 45
			113 м	102 м	90 м	80 м	Gromostar 60

Нормативные документы по активной молниезащите

Каталог Громостар

Схема монтажа системы активной молниезащиты GROMOSTAR

Рекламный буклет активной молниезащиты GROMOSTAR

Акт на скрытые работы по устройству контуров заземления. Форма N 31

Молниеприемник активный GROMOSTAR 25

Молниеприемник активный GROMOSTAR 35

Молниеприемник активный GROMOSTAR 45

Молниеприемник активный GROMOSTAR 60

Молниеприёмная мачта GROMOSTAR

Счётчик разрядов молний GROMOSTAR

Схема устройства активной молниезащиты GROMOSTAR

Сертификат Евросоюза

Экспертиза

Свидетельство

Наша компания в плотную работает с проектными организациями и отдельными проектировщиками.

У нас существует бонусная программа. Работает она следующим образом.

Проектировщики закладывают в проекты наши комплектующие. При реализации проекта заказчик покупает комплектующие ГРОМОСТАР.

Мы со своей стороны выплачиваем вознаграждение. По безналичному расчёту это составляет 10% процентов. Если наличные то 6%.

Для работы по данной программе нам необходимо зарегистрировать адрес вашего объекта у себя в базе, а так же ваши координаты для связи.

Как только произойдёт отгрузка товара в тот же день мы перечисляем вам ваше вознаграждение.

ОБЩИЕ ПРАВИЛА ПРОЕКТИРОВАНИЯ МОЛНИЕОТВОДНОЙ ПРОВОДКИ СИСТЕМЫ ГРОМОСТАР

Каждый молниеотвод должен иметь хотя бы одно отведение в землю.
Мачты антенн находящиеся на крыше необходимо соединить с молниеотводной проводкой (соединение с помощью искрового разрядника).
Сопротивление каждого заземлителя должно быть меньше чем 10 Ом.
Если высота здания превышает 28 м необходимо произвести два заземления. Каждое на отдельном фасаде дома.
Если высота здания не превышает 28 м необходимо воспользоваться принципом указанным на рисунке 1.
Все предметы находящиеся на крыше здания (антенны, мачты, и.т.п.) должны найтись внутри защищаемого пространства.С целью определения радиуса защищаемого пространства необходимо воспользоваться Таблицей №1.
Молниеотводную проводку необходимо соединить с заземлением здания.
Для защиты перед скaчками напряжения рекомендуется применение внутреннюю систему молниезащиты.

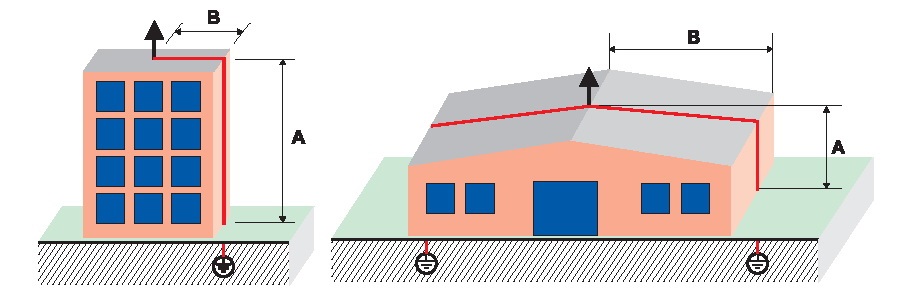

Два заземлителя если А больше 28 м.

Два заземлителя если А меньше В и А меньше 28 м.

Один заземлитель если А больше В и А меньше 28 м.

ТАБЛИЦА 1

Временное опережение		Н [м]
GROMOSTAR 60 / ГРОМОСТАР 60		2	3	4	5	6	10	20
GROMOSTAR 45 / ГРОМОСТАР 45
GROMOSTAR 35 / ГРОМОСТАР 35
GROMOSTAR 25 / ГРОМОСТАР 25
Вид защиты	Тип головки	R [м]
Обостренная	ГРОМОСТАР 60	31	47	63	79	79	79	80
	ГРОМОСТАР 45	26	39	51	63	63	63	65
	ГРОМОСТАР 35	23	30	36	49	50	51	52
	ГРОМОСТАР 25	17	25	34	42	43	44	45
Специальная	ГРОМОСТАР 60	18	28	37	47	47	47	48
	ГРОМОСТАР 45	15	23	30	38	38	38	39
	ГРОМОСТАР 35	13	18	21	29	30	30	31
	ГРОМОСТАР 25	10	15	20	25	25	26	27

В помощь проектировщикам мы предоставляем по электронке необходимую информацию а так же образцы проектов (смотрите ниже).

Молнии, то есть атмосферные разряды несут в себе поистине сокрушительную силу, которая зачастую представляет смертельную угрозу для жизни человека. Из-за сильных разрядов природного электричества возникают пожары, гибнут животные, а чувствительная электронная техника выходит из строя.

    Исследования показывают, что молния наиболее часто ударяет в предметы, находящиеся высоко над землей. Современные высотные дома представляют собой практически идеальную мишень для природного электрического разряда. Поэтому проектирование молниезащиты является очень важной частью предварительных работ, предшествующих началу строительства любого высотного сооружения. Проектирование молниезащиты выполняется либо для внутренней, либо для внешней части здания.

    Внешняя молниезащита предназначена для перехвата электрического разряда и вывода ее непосредственно в землю с целью максимальной защиты здания. Таким образом, обеспечивается пожаробезопасность любого сооружения. Проект молниезащиты разрабатывается индивидуально под каждый отдельно взятый объект, с обязательным учетом всех его особенностей.

    Монтаж оборудования для внешней молниезащиты осуществляется таким образом, чтобы при ударе молнии во время грозы силу электрического разряда могли принять на себя специальные устройства. Эти приспособления устанавливаются на крыше здания и отводят разряд молнии на заземление. Молниезащитное оборудование представляет собой специальные мачты-молниеприемники. От них по фасаду и кровле проводят малозаметные проводники, а внизу монтируют заземляющие устройства.

    Однако монтаж молниезащиты здания обязательно должен выполняться таким образом, чтобы предусматривать защиту различной бытовой техники. Проект молниезащиты считается завершенным только в случае обеспечения полной безопасности людей, животных, а также любого домашнего имущества, включая современную бытовую технику. Неполадки в работе бытовых приборов возникают вследствие воздействия на них сильного электромагнитного поля. Оно вызывает перенапряжение и даже может привести к короткому замыканию, возникающему в электрической сети. То есть сильный разряд молнии может быть причиной отключения сигнализации, компьютеров, энергоснабжения и пр.

    Для того чтобы предотвратить возникновение короткого замыкания, наиболее целесообразно установить достаточно надежное препятствие на пути электрического разряда, например, разрядник - специальное устройство, защищающее от импульсных перенапряжений. Разрядник, в комплексе с системой выравнивания потенциалов, которая обязательно должна быть предусмотрена при проектировании, создадут внутреннюю молниезащиту любого объекта.

    Правильное проектирование и строительство молниезащиты, предусматривающее в помещении отсутствие точек с различными потенциалами, обязательно предотвратит поражение электрическим током оборудования и людей.

    Варианты исполнения молниезащиты могут быть различными. Возможно, как отдельно стоящие, так и совмещенные стержневые молниеотводы, а также молниеотводы, предусматривающие активный молниеприемник
