Молниезащита зданий и сооружений

     Молниезащита зданий и сооружений – одно из основных направлений деятельности компании Громостар. Мы в комплексе решаем проблему грозозащиты (молниезащиты) зданий, защищая его обитателей от всех известных на данный момент поражающих факторов молнии.

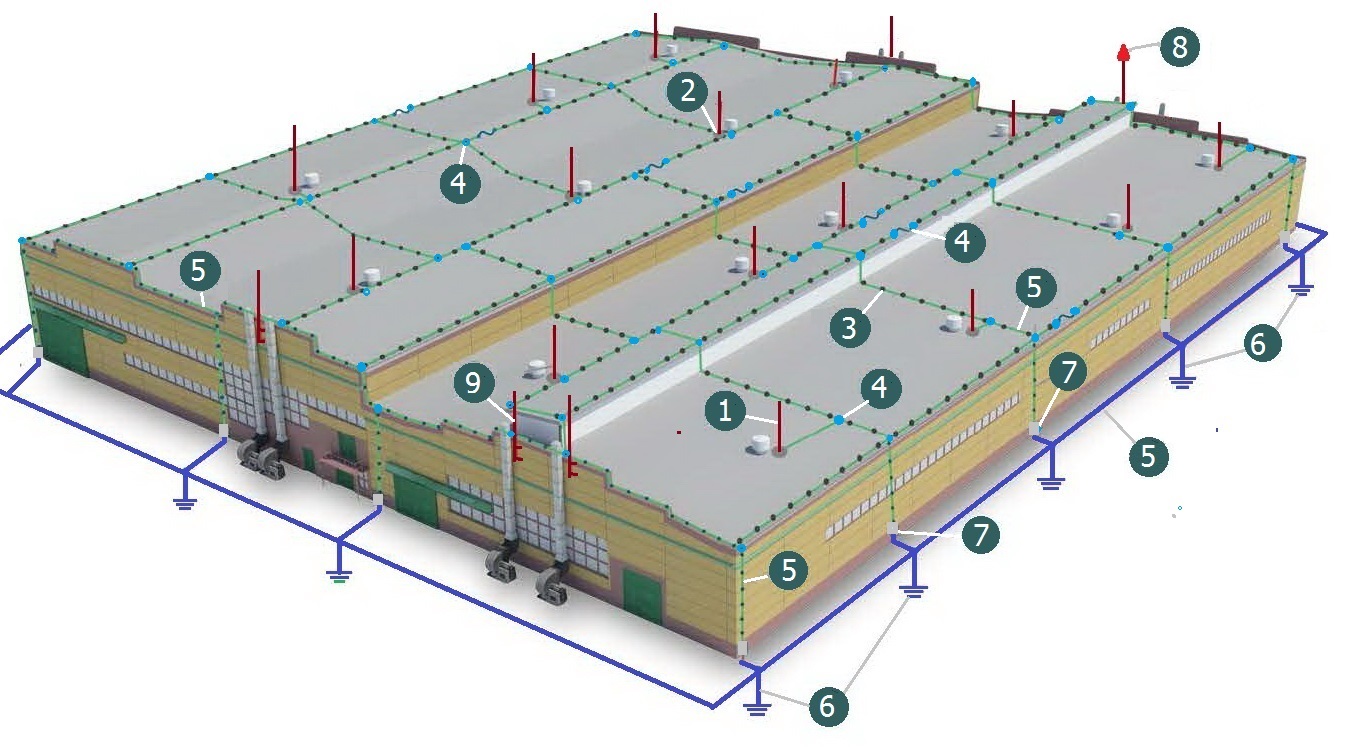

Пассивная внешняя молниезащита здания с наплавляемой, мембранной, ПВХ, плоской кровлей

Узел 1.1 - Молниеприемник с креплением на плоскую кровлю 2,5 метра арт. GR130525

Узел 1.2 - Молниеприемная мачта с креплением на плоскую кровлю 6 метров арт. GR130061

Узел 1.3 - Молниеприёмник с креплением на стену 4 метра арт. GR120041

Узел 1.4 - Изолированная молниеприёмная мачта с креплением на стену 2 метра арт. GR910221

Узел 3.1 - Держатель для молниезащиты проводника Ø6-Ø10 мм. (не горючий) арт. GR310601

Узел 3.2 - Держатель на стену проводника Ø6-Ø10 мм. (не горючий) арт. GR310601

Узел 3.3 - Держатель для полосы 25-50 мм. прикручиваемый арт. GR390341

Узел 3.4 - Держатель проводника круглого Ø8-Ø10 мм. с основанием из морозостойкого бетона арт. GR320111

Узел 3.5 - Держатель-зажим проводника Ø6-Ø10 мм. (не горючий) арт. GR310951

Узел 4.1 - Соединители универсальные для проводника Ø6-Ø10 мм арт. GR410011

Узел 4.2 - Соединители для проводника Ø6-Ø10 мм. 2 пластины, 4 болта арт. GR410411

Узел 4.3 - Соединитель параллельный для круглого Ø6-Ø10 мм. и плоского 25-50 мм. проводника арт. GR420211

Узел 4.4 - Соединители заземления диагональные для стержня Ø16-Ø20 мм. и полосы 25-60 мм. арт. GR470421

Узел 5.1 - Круглый проводник Ø8 мм. (в хлыстах) арт. GR550081

Узел 5.2 - Полоса 40х4 мм. (в хлыстах) арт. GR520121

Узел 6.1 - Комплект без муфтового заземления Ø16 мм. Длинна 3 метра арт. GR630111

Узел 6.2 - Фасадная коробка для заземления арт. GR620680

Молниезащита частного дома

    Молниезащита и заземление — это необходимая часть инженерии загородного дома.
    Молния является разрушительным и непредсказуемым природным явлением, спасением от которого может служить профессиональная молниезащита и заземление.

Пассивная внешняя молниезащита частного дом

Узел 1.1 - Молниеприемник на бетонном основании

Узел 1.2 - Молниеприемная мачта на треноги с бетонными утяжелителями

Узел 1.3 - Молниеприемная мачта с креплением на стену

Узел 1.4 - Изолированная молниеприемная мачта

Узел 3.1 - Держатель для молниезащиты проводника Ø6-Ø10 мм.

Узел 3.2 - Фасадный держатель проводника Ø6-Ø10 мм.

Узел 3.3 - Держатель для полосы 25-50 мм. прикручиваемый

Узел 3.4 - Держатель проводника круглого Ø8-Ø10 мм. с основанием из морозостойкого бетона

Узел 3.5 - Держатель-зажим для проводника Ø6-Ø10 мм.

Узел 4.1 - Соединители универсальные для проводника Ø6-Ø10 мм.

Узел 4.2 - Соединители для проводника Ø6-Ø10 мм.

Узел 4.3 - Соединитель для круглого и плоского проводника

Узел 4.4 - Соединитель для заземления

Узел 5.1 - Круглый проводник проволока

Узел 5.2 - Плоский проводник полоса

Узел 6.1 - Комплект безмуфтового заземления. Длинна 3 метра

Узел 6.2 - Фасадная коробка для заземления

Активная молниезащита

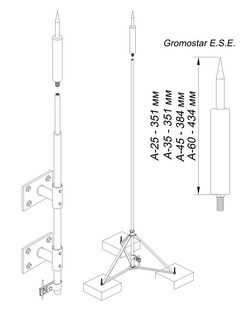

     Активный молниеприемник GROMOSTAR - это передовое решение для защиты вашего оборудования от электрических разрядов. GROMOSTAR применяется для средних и крупных объектов.  Два генератора высокого напряжения обеспечивают самую быструю реакцию встречного стримера

Основные требования при выполнении работ по молниезащит

     Проводник - снаружи здания применяется из оцинкованной стали, меди, нержавеющей стали, алюминия. В зависимости от материала диаметр проводника варьируется от Ø6- Ø10 мм.

     Держатель проводника - изготавливается из оцинкованной стали, меди, нержавеющей стали. Держатель должен надёжно и герметично закрепляться на кровле. Недопустимо использования пластиковых держателей т.к. при прохождении разряда по проводнику пластиковый держатель служит дополнительным очагом возгорания и может привести к возгоранию дома. При креплении проводника менее 100 мм. от поверхности фасада и кровли так же может привести к возгоранию поверхности над которой он проходит.

     Заземление молниезащиты - сечение горизонтального заземлителя выполняется из оцинкованной стали, меди, нержавеющей стали толщиной не менее 4 мм. и сечением не менее 160 мм./кв. и вертикальных стержней заземления длинной не менее 3-х метров и количеством не мене 3-х штук. Толщина соединителя полосы и стержня заземления должна быть не менее 4 мм. и после соединения должно быть надежно герметизировано. Недопустимо использования глубинных заземлителей для молниезащиты, т.к. весь потенциал растекается по поверхности земли и при нахождении во время грозы вблизи человек может привести к смертельному поражению его током.

ОБЩИЕ ПРАВИЛА УСТАНОВКИ СИСТЕМЫ МОЛНИЕЗАЩИТЫ ГРОМОСТАР

Согласно инструкции по устройству молниезащиты зданий и сооружений РД 34.21.122-87.

**В случае использования молниеприемной сетки шаг ее ячеек для молниезащиты 2 категории должен быть не более 6 х 6 м., а для 3 категории не более 12 х 12 м. При этом молниеприёмная сетка должна быть выполнена из стальной проволоки диаметром не менее 6 мм и уложена на кровлю сверху на несгораемые или трудно сгораемые крепления.

***Выступающие над крышей металлические элементы (трубы, шахты, вентиляционные устройства) должны быть присоединены к молниеприемной сетке.

****Проверка состояния устройств молниезащиты должна производиться для зданий и сооружений I и II категорий раз в год перед началом грозового сезона, для зданий и сооружений III категории — не реже I раза в 3 года.

Согласно инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций CO 153—343.21.122-2003.

 **Заземлитель в виде наружного контура предпочтительно прокладывать на глубине не менее 0,5 м от поверхности земли и на расстоянии не менее 1 м от стен.

***Соединения проводников выполняются сваркой, пайкой, допускается также вставка в зажимной наконечник или болтовое крепление

Молниеприёмники и мачты			Держатели проводников			Соединители и зажимы			Заземление. Арматура
Каталог	PDF	DWG	Каталог	PDF	DWG	Каталог	PDF	DWG	Каталог	PDF	DWG

Альбом типовых решений

Схема устройства молниеприемников и мачт. Молниеотводов

Схема устройства держателей для круглых и плоских проводников

Схема устройства соединителей и зажимов

Схема устройства заземления. Шин и ящиков ГЗШ.  Кабельной арматуры.  Электролитического заземления

Схема устройства активной молниезащиты

Схема устройства изолированной молниезащиты

Мачты на грунт

Отдельностоящие молниеотводы

Отдельностоящие активные молниеотводы

Отдельностоящие тросовые молниеотводы на грунт

Плоская кровля

Молниеприёмная сетка на плоскую кровлю

Стержневая молниезащита на плоскую кровлю

Тросовая молниезащита на плоскую кровлю

Активная молниезащита на плоскую кровлю

Изолированная молниезащита на плоскую кровлю

Скатная кровля

Молниеприёмная сетка на скатную кровлю

Стержневая молниезащита на скатную кровлю

Тросовая молниезащита на скатную кровлю

Активная молниезащита на скатную кровлю

Изолированная молниезащита на скатную кровлю

Заземление

Заземление для отдельностоящего молниеотвода

Заземление для тросового молниеотвода на грунт

Заземление для кровли из молниеприёмной сетки

Заземление для стержневой молниезащита здания

Заземление для тросовой молниезащита здания

Заземление для активной молниезащиты здания

Электролитическое заземление
