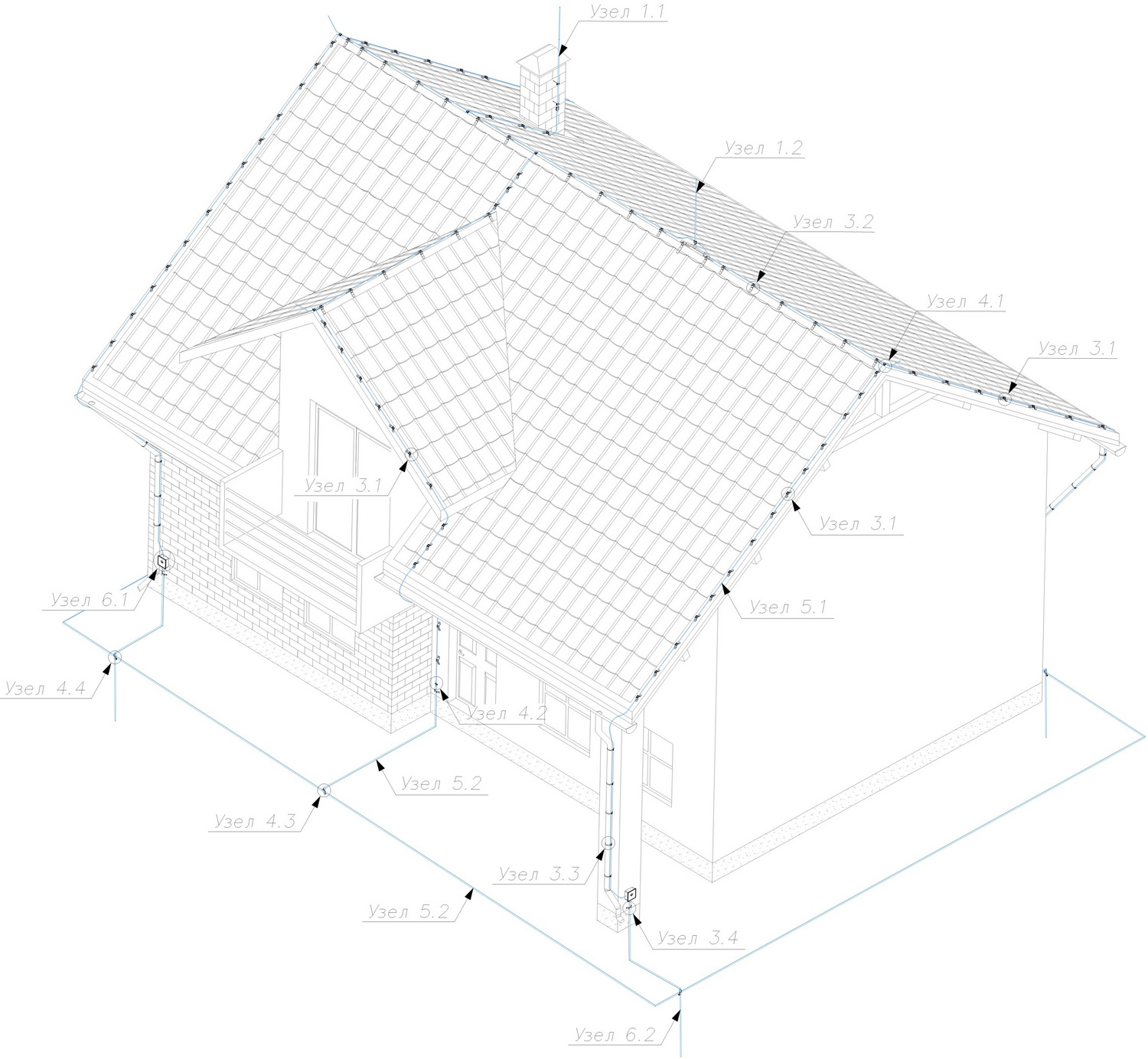

Молниезащита дома со скатной кровлей (молниеприёмная сетка)
Скачать чертежи, узлы, детали в формате PDF
Скачать чертежи, узлы, детали в формате DWG
Если не скачивается вышлем по запросу на E-mail: z6643015@yandex.ru
Пассивная внешняя молниезащита частного дом (молниеприёмная сетка)
Узел 1.1 - Молниеприёмник с креплением на стену 3 метра арт. GR120031
Узел 1.2 - Молниеприёмник на прямой конёк 2 метра арт. GR140021
Узел 3.1 - Держатель для молниезащиты проводника Ø6-Ø10 мм. (не горючий) арт. GR310601
Узел 3.2 - Угловой коньковый зажим для проводника Ø6-Ø10 мм. (не горючий) арт. GR310661
Узел 3.3 - Хомут для крепления токоотводов на водосточных трубах Ø20-Ø110 мм. арт. GR370011
Узел 3.4 - Держатель для полосы 25-50 мм. прикручиваемый арт. GR390341
Узел 4.1 - Соединители универсальные для проводника Ø6-Ø10 мм арт. GR410011
Узел 4.2 - Соединитель параллельный для круглого Ø6-Ø10 мм. и плоского 25-50 мм. проводника арт. GR420211
Узел 4.3 - Соединители диагональные для полосы арт. GR470721
Узел 4.4 - Соединители заземления диагональные для стержня Ø16-Ø20 мм. и полосы 25-60 мм. арт. GR470421
Узел 5.1 - Круглый проводник Ø8 мм. (в хлыстах) арт. GR550081
Узел 5.2 - Полоса 40х4 мм. (в хлыстах) арт. GR520121
Узел 6.1 - Комплект без муфтового заземления Ø16 мм. Длинна 3 метра арт. GR630111
